 |
| ●基本物性 |
|
|
| 種類 |
4官能脂肪族 ウレタンアクリレート |
| 溶剤 |
HDODA 20% |
| 密度, at 25℃, g/cm3 |
1.13 |
| 粘度, at 60℃, mPa・s |
4500 |
| *1 引張強度、kgf/cm2 |
281.3 |
| *1 引張伸度、％ |
29 |
| ガラス転移温度、℃ |
30 |
|
| ●耐衝撃性テスト結果 |
|
|
 |
 |
 |
 |

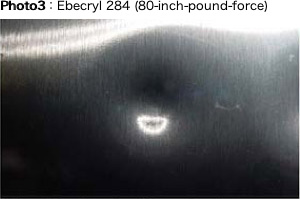

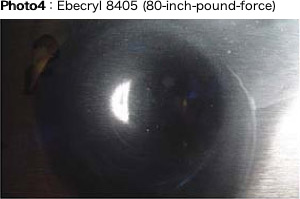

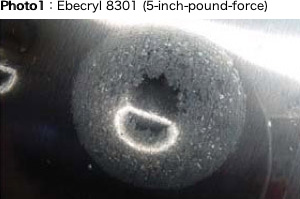

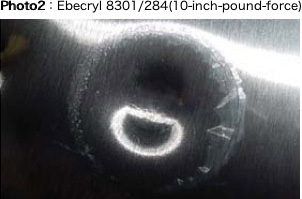

EBECRYL8405 (Photo 4)は凹みの右側に若干傷があるものの他の写真と比べると耐衝撃性に優れていることがわかる
*テスト硬化条件:膜厚0.5 mm, UV照射量1767 mJ/cm2, ライン速度21.9 m/minutes 5-inchと80-inchでは80-inchのほうが遥かに厳しい条件(重量が重い)となる |
|
| ●耐擦傷性テスト |
|
 |

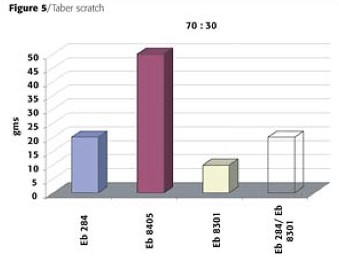

評価はフィルムを破るにいたった時の負荷(重量)で表示。
重量が大きいものほど耐擦傷性に優れる。 |
| ●耐候性テスト |
|
 |
 |

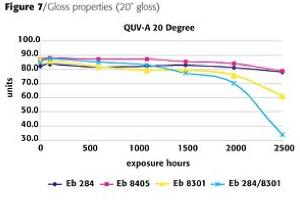

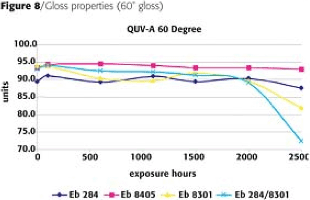

耐候性テストの結果:フィルム表面の劣化とクラックの発生を光沢の具合で評価。
6官能のEBECRYL 8301とEBECRYL 284/8301ブレンド品は500-750時間でグロスの低下が見られる。
EBECRYL 284と8405は2500時間後も グロス(20°and 60°)が維持されている。 |
|
|
